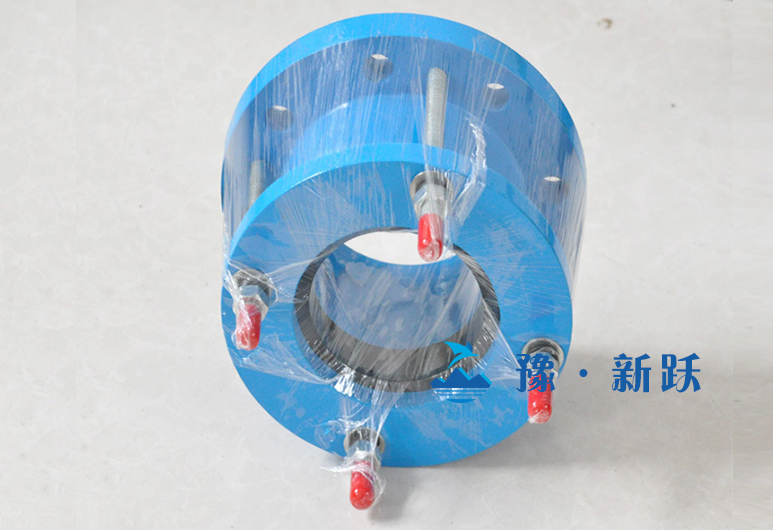

VSSJA(AF)型法蘭式松套伸縮接頭
VSSJA(AF)型法蘭松套伸縮接頭性能特點法蘭松套伸縮接頭又稱作法蘭松套補償接頭、法蘭松套伸縮節。法蘭松套伸縮接頭由本體、壓蓋、密封圈和緊固件組成,它采用和壓蓋松套伸縮接頭相同的密封原理,連接方式一端為法蘭連…
鞏義市新躍供水材料有限公司專業生產各種閥門配套的雙法蘭限位伸縮器、雙法蘭傳力接頭等,型號齊全,質量保證,支持來圖定制。
(1)VSSJA(AF)法蘭式伸縮接頭均按國標要求加工制作,部分口徑備有現貨,具體咨詢客服QQ:2172152931
(2)隨貨發檢驗報告、合格證等資料。
(3)承接各種大型工程,如:【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管;蘭州市政建設集團有限責任公司;合肥地鐵2號線;江蘇江都建設集團有限公司;陜西華海水利工程有限公司;新疆和山巨力化工有限公司;北京興順康蘭工程機械有限公司等等】
(4)產品型號過多,價格無法一一注明,下單前請咨詢旺旺或者電話:13140182505
VSSJA(AF)型法蘭松套伸縮接頭 性能特點
法蘭松套伸縮接頭又稱作法蘭松套補償接頭、法蘭松套伸縮節。法蘭松套伸縮接頭由本體、壓蓋、密封圈和緊固件組成,它采用和壓蓋松套伸縮接頭相同的密封原理,連接方式一端為法蘭連接,另一端為承插連接,適合閥門等設備與管道的連接。連接的同時能補償管道的軸向位移及一定量的撓曲和偏心,從而保護閥門等設備。承插口同樣適合與鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等連接。
安裝說明:
法蘭松套伸縮接頭安裝在管道上后,擰緊螺母彈性密封圈,在螺母壓蓋的作用下依靠相互斜度,緊壓在管子外圈密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮,當地基下沉,管子能偏斜,并確保密封無滲漏,從而起到自動補償之目的。
法蘭松套伸縮接頭的定義:
伸縮接頭是泵、閥門,管道等設備與管道連接的新產品,通過全螺栓把它們連接起來,使其成為整體,并有一定的位移量,這樣就可以在安裝維修時,根據現場安裝尺寸進行調整,在工作時,可以把軸向推力傳還至整個管道系統。這樣不僅提高工作效率,而切對泵、閥們等管道設備起到一定保護作用。
伸縮接頭產品的分類:
AY型壓蓋式伸縮接頭,AF型法蘭式松套伸縮接頭,BF型單法蘭限位伸縮接頭,B2F型雙法蘭限位伸縮接頭,BY型壓蓋松套限位伸縮接頭,CF單法蘭傳力接頭,C2F雙法蘭傳力接頭等。
AY型壓蓋松套伸縮接頭是由本體、密封圈、壓緊構件組成的松套連接管道的裝置。主要用于吸收位移,而不能承受壓力推力的補償接頭。
BF型單法蘭限位伸縮接頭是由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞,主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接,適用于一邊與法蘭連接,一邊與管道焊接,安裝時調整產品兩端與管道或法蘭的安裝長度,對角依次均勻擰緊壓蓋螺栓,再調整好限位螺母,這樣就能讓管道在伸縮量范圍內可以自由伸縮,鎖定伸縮量,確保管道的安全運行。
AF型法蘭松套伸縮接頭是由本體、密封圈、壓緊構件組成的松套連接管道的裝置。主要用于吸收位移,而不能承受壓力推力的補償接頭。工作原理:松套伸縮節安裝在管道上后,擰緊螺母彈性密封圈,在螺母壓蓋的作用下依靠相互斜度,緊壓在管子外圈密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮,當地基下沉,管子能偏斜,并確保密封無滲漏,從而起到自動補償之目的。
伸縮接頭主要材質分為:
QT-400(球墨鑄鐵),Q235A(碳鋼),HT20(灰鐵),1Cr18Ni9Ti(不銹鋼)。
安裝說明:
法蘭式松套伸縮接頭:松套伸縮節安裝在管道上后,擰緊螺母彈性密封圈,在螺母壓蓋的作用下相互斜度,緊壓在管子外圈起密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮,當地基下沉,管子能偏斜,并確保密封無滲漏,從而起到自動補償目的。
單法蘭限位伸縮接頭適用于一邊與法蘭連接,一邊與管道焊接,安裝時調整產品兩端與管道或法蘭的安裝長度,對角均勻擰緊壓蓋螺栓,再調整好螺母,這樣就能讓管道在伸縮量范圍內可以自由伸縮,鎖定伸縮量,管道的安全運行。
雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接,安裝時調整產品兩端連接長度,對角依次均勻擰緊壓蓋螺栓,再調整好限位螺母,這樣就能讓管道自由伸縮,鎖定伸縮量,確保管道的安全運行。
壓蓋式伸縮接頭適用于兩邊與管子插接,勿需焊接,結構合理,密封,安裝快速方便。
VSSJA/AF型法蘭松套伸縮接頭主要性能參數
公稱通徑DN | 管子插入長度Lo | 伸縮量8(mm) | 可撓量 | 偏心量 |
65-250 | 65 | ±25 | 2 | 2 |
300-700 | 80 | ±32.5 | 3 | |
800-3000 | 130 | ±65 | 4 | |
3200-4000 | 140 | ±70 | 5 |
