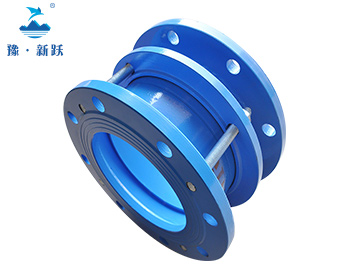

S313管道伸縮器

S313管道伸縮器

伸縮器性能特點:伸縮器也稱伸縮節、膨脹節、補償器。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸,在管道允許伸縮量中可以自由伸縮,一…


S313伸縮器性能特點:

    S313伸縮器也稱伸縮節、膨脹節、補償器。S313伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸,在管道允許伸縮量中可以自由伸縮,一旦越過其最大伸縮量就起到限位,確保管道的安全運行。主要為保障管道安全運行,具有以下作用:補償吸收管道軸向、橫向、角向熱變形;吸收設備振動,減少設備振動對管道的影響;吸收地震、地陷對管道的變形量。套管式伸縮器為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便,給長距離管路因溫差伸縮起到了很好的調節作用。

S313伸縮器安裝注意事項:

    1.安裝應在最大與最小長度之間,可根椐實際情況進行調整。
    2.安裝時,松開填料壓盤各螺栓,調整好安裝長度,并將兩端與管子(或閥門、水表)按設計要求安裝好,再檢查填料是否放好,最后壓上填料壓盤,用對角法擰緊螺栓切勿壓偏,使其起到止漏作用。
    3.伸縮器安裝在止回閥后。
    4.伸縮器兩端必須設置支墩,它本身不承受軸向拉力,必要時可加防拉脫。

S313伸縮器結構圖



套管式伸縮器結構圖  套管式伸縮器結構圖

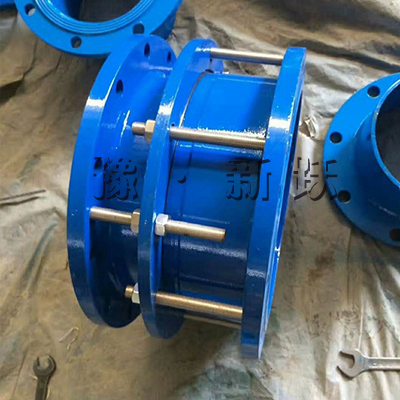

套管式伸縮器  套管式伸縮器

S313型伸縮器材料表

序號 名稱 數量 材料
1 本體 1 HT200 QT40-15 Q235
2 密封圈 1 丁腈橡膠
3 壓髓 1 HT200 QT40-15 Q235
4 套管法蘭 1 HT200 QT40-15 Q235
5 螺母 - 30#鋼
6 螺栓 - 35#鋼

S313型伸縮器基本尺寸

DN
(mm)
法蘭連接尺寸 安裝尺寸 重量
(公斤)
D n—d 最短長度 安裝長度 最大長度 伸縮量
50 165 125 4—18 170 200 230 60 9.8
65 185 145 4—18 170 200 230 60 12.1
80 200 160 8—18 170 200 230 60 14.23
100 220 180 8—18 225 260 295 70 19.55
120 250 2IO 8—18 225 260 295 70 23
150 285 240 8—22 225 260 295 70 30.55
200 340 295 8—22 225 260 295 70 40.7
250 395 350 12—22 225 260 295 70 53.5
300 445 400 12—22 280 330 380 100 75.5
350 505 460 16—22 280 330 380 100 91
400 565 515 16—26 280 330 380 100 112
450 615 565 20—26 280 330 380 100 127
500 670 620 20—26 300 360 420 120 147
600 1780 725 20—30 300 360 420 120 235
700 895 840 24—30 300 360 420 120 269
800 1015 950 24—33 300 360 420 120 326
900 1115 1050 28—33 335 400 465 130 394
1000 1230 1160 28—33 335 400 465 130 451
1200 1455 1380 32—39 335 400 465 130 648
1400 1675 1590 36—42 345 420 495 150 869
1600 1915 1820 40—48 345 420 495 150 1175
1800 2115 2020 44—48 360 440 520 160 1406
2000 2325 2230 48—48 360 440 520 160 1649
