橡膠接頭系列

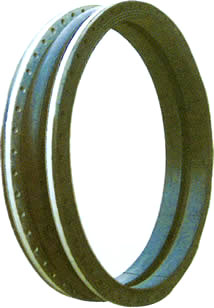

加強型大翻邊可曲撓橡膠接頭
加強型大翻邊可曲撓橡膠接頭介紹加強型大翻邊可曲撓橡膠接頭有兩種:KXT(JGD)-DM-A(加強型)、KXT(JGD)-DM-B(加固可調節型)。由于端面全密封可曲撓橡膠接頭具有良好的綜合性能,所以它廣泛用于化工、建筑、給水、排…
······以下圖片均為新躍供水廠家實景實地拍攝,盜圖必究!······
加強型大翻邊可曲撓橡膠接頭介紹
加強型大翻邊可曲撓橡膠接頭有兩種:KXT(JGD)-DM-A(加強型)、KXT(JGD)-DM-B(加固可調節型)。由于端面全密封可曲撓橡膠接頭具有良好的綜合性能,所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
端面全密封可曲撓橡膠接頭該產品利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等優點,采用高強度、冷熱穩定性強的聚酯簾子布斜交與之復合后,經過高壓、高溫模具硫化而成。
加強型大翻邊可曲撓橡膠接頭特性
內部致密度高、能承受較高壓力、彈性變形效果好。減震、降噪、輕巧、無毒。
加強型大翻邊可曲撓橡膠接頭用途
與泵、閥門的連接、震動較大的管道、冷熱變化頻繁的管線。
加強型大翻邊可曲撓橡膠接頭適用介質
海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、蒸氣和顆粒粉狀。
加強型大翻邊可曲撓橡膠接頭技術條件
項目/型號 | (DN50~300) | (DN350~800) | (DN900~3000) | 備注 |
工作壓力MPa | 0.6/1.0/1.6/2.0/2.5 | 0.6/1.0/1.6 | 0.6/1.0 | A、如介質油、酸堿物質 |
爆破壓力MPa | <1.8 | <1.5 | <1.2 | |
真空度KPa | 86.7 | 53.3 | 49.5 | |
適用溫度℃ | -20-+115(特殊可達-30~+250) | |||
適用介質 | 空氣、壓縮空氣.水、海水、熱水、油、酸堿 |
注:主要零件材料同JGD-A型

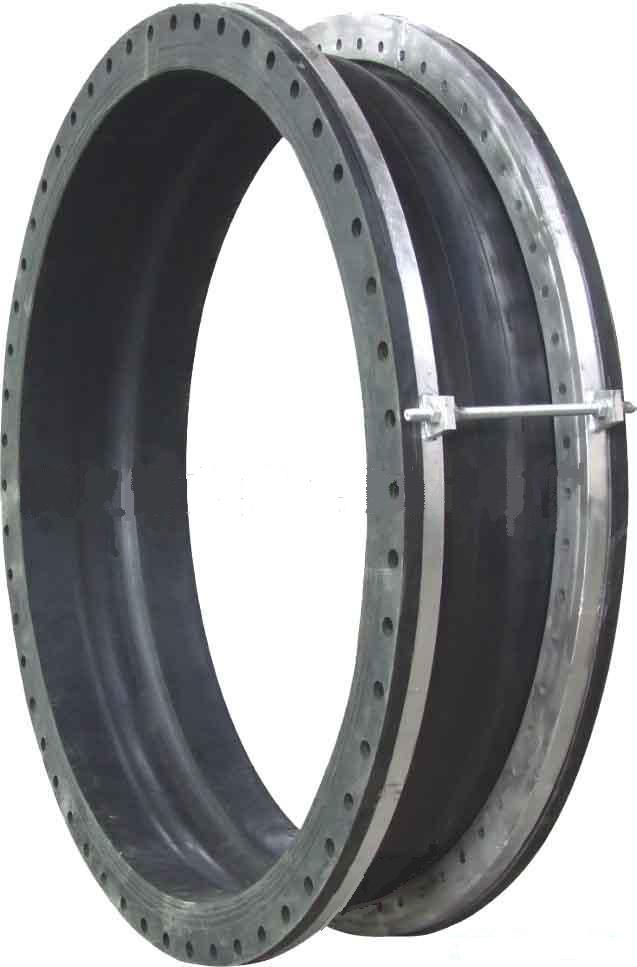

JGD-DM-A(加強型)
加強型大翻邊可曲撓橡膠接頭通徑、長度、位移參數表
通徑 | 長度 | 軸向位移 | 徑向位移 | 偏轉位移 | ||||||
A型 | B型 | A型 | B型 | A型 | B型 | |||||
mm | 寸 | 伸長 | 壓縮 | 伸長 | 壓縮 | |||||
32 | 1.25″ | 90 | 6 | 10 | - | - | 9 | - | ±7.5° | - |
40 | 1.5″ | 95 | 7 | 10 | - | - | 9 | - | ±7.5° | - |
50 | 2″ | 105 | 7 | 10 | - | - | 10 | - | ±7.5° | - |
65 | 2.5″ | 115 | 7 | 13 | - | - | 1l | - | ±7.5° | - |
80 | 3″ | 135 | 8 | 15 | - | - | 12 | - | ±7.5° | - |
100 | 4″ | 150 | 10 | 19 | - | - | 13 | - | ±7.5° | - |
125 | 5″ | 165 | 12 | 19 | - | - | 13 | - | ±7.5° | - |
150 | 6″ | 180 | 12 | 20 | - | - | 14 | - | ±7.5° | - |
200 | 8″ | 210 | 16 | 25 | 30 | 35 | 22 | 25 | ±7.5° | ±10° |
250 | 10″ | 230 | 16 | 25 | 30 | 40 | 22 | 25 | ±7.5° | ±12° |
300 | 12″ | 245 | 16 | 25 | 30 | 40 | 22 | 25 | ±7.5° | ±12° |
350 | 14″ | 255 | 16 | 25 | 35 | 45 | 22 | 30 | ±7.5° | ±12° |
400 | 16″ | 255 | 16 | 25 | 35 | 45 | 22 | 30 | ±7.5° | ±12° |
450 | 18″ | 255 | 16 | 25 | 36 | 47 | 22 | 30 | ±7.5° | ±12° |
500 | 20″ | 255 | 16 | 25 | 36 | 48 | 22 | 30 | ±7.5° | ±12° |
600 | 24″ | 260 | 16 | 25 | 40 | 50 | 22 | 33 | ±7.5° | ±12° |
700 | 28″ | 260 | 16 | 25 | 40 | 55 | 22 | 33 | ±7.5° | ±12° |
750 | 30″ | 260 | - | - | 40 | 55 | - | 33 | ±7.5° | ±12° |
800 | 32″ | 260 | 16 | 25 | 45 | 55 | 22 | 35 | ±7.5° | ±12° |
