JGQ(X)-SQ三球體可曲撓橡膠接頭
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭簡介GJQ(X)-SQ-II型三球體可曲撓橡膠接頭是由織物增強的橡膠件與平形活接頭、松套金屬法蘭或螺紋管法蘭組成。用于管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介…
|
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭簡介
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭使用范圍
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭材質
橡膠柔性接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。根據介質不同所采用的橡膠材質也不同,有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。GJQ(X)-SQ-II型三球體可曲撓橡膠接頭規格
通徑 |
長度 |
軸向位移 |
徑向位移 |
偏轉位移 | ||
mm |
寸 |
伸長 |
壓縮 | |||
300 |
12 ″ |
450 |
75 |
90 |
70 |
± 12 ° |
350 |
14 ″ |
450 |
75 |
90 |
70 |
± 12 ° |
400 |
16 ″ |
450 |
75 |
90 |
70 |
± 12 ° |
450 |
18 ″ |
550 |
90 |
110 |
70 |
± 12 ° |
500 |
20 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
600 |
24 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
700 |
28 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
800 |
32 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
900 |
36 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
1000 |
40 ″ |
550 |
105 |
125 |
85 |
± 12 ° |
1200 |
48 ″ |
550 |
105 |
125 |
85 |
± 10 ° |
1400 |
56 ″ |
600 |
105 |
125 |
85 |
± 10 ° |
1600 |
64 ″ |
600 |
105 |
125 |
85 |
± 10 ° |
1800 |
72 ″ |
600 |
105 |
125 |
85 |
± 10 ° |
2000 |
80 ″ |
600 |
120 |
135 |
90 |
± 10 ° |
2200 |
88 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
2400 |
96 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
2600 |
104 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
2800 |
112 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
3000 |
102 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
更多有關可曲撓橡膠接頭的信息,可咨詢鞏義市新躍供水材料有限公司。咨詢電話:13253475755
KXT橡膠接頭
橡膠軟接頭/橡膠軟連接
新躍牌國標伸縮接頭制作標準
國產橡膠接頭與進口橡膠接頭哪個適合消費者
耐酸堿橡膠接頭的耐酸堿特性
橡膠接頭 撓性橡膠接頭…
橡膠接頭、卡箍橡膠接頭、大翻邊橡膠接頭新躍橡膠接頭廠家,專業生產,量大從優!
不銹鋼雙法蘭限位伸縮…
不銹鋼雙法蘭伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置,在最大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮,一旦超…

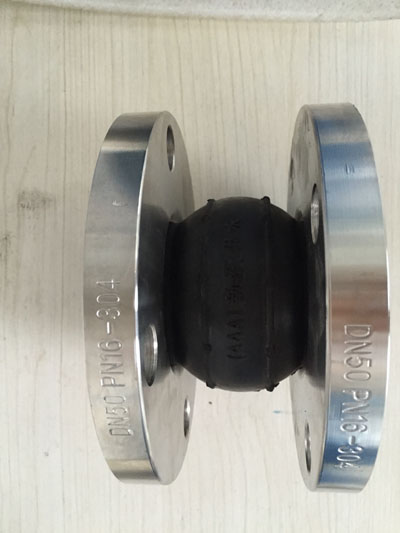

可曲撓橡膠接頭
可曲撓橡膠接頭簡介可曲撓橡膠接頭又叫做橡膠管軟接頭、柔性橡膠接頭、橡膠軟接頭、橡膠接頭、高壓橡膠接頭、橡膠減震器、補償器等。按連接方式分松套法蘭式、固定法蘭式和螺紋式3種;按結構可分…

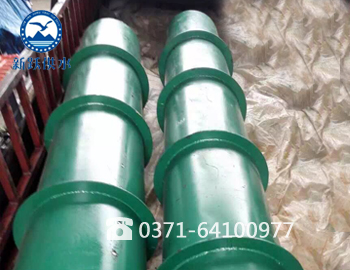

人防穿線密閉套管
