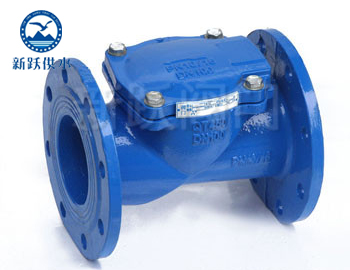

H44X(SFCV)橡膠瓣止回閥
<p style="margin: 0px; line-height: 1.5; white-space: normal; padding: 0px; clear: both; color: rgb(51, 51, 51); font-family: 'Hiragino Sans GB', Tahoma, Arial, 宋體, sans-serif;"><span style="font-si…
一、H44X(SFCV)系列橡膠瓣止回閥產品概述
橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底,外層披覆橡膠制成,閥瓣開關壽命可達100萬次。橡膠瓣止回閥采用全流面積式設計,具有水頭損失小,不易堆積雜務,維修簡便等特性。橡膠瓣止回閥主要適用于給排水系統,可安裝于出水口處,以防止倒流及水錘對泵損害。橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上,以防止池水倒流至給水系統中。
二、H44X(SFCV)系列橡膠瓣止回閥主要技術參數
公稱壓力:1.0~1.6MPa
公稱通經:50~600mm
適用介質:水及弱腐蝕性流體
適用溫度:0~80℃
法蘭標準:GB/T 17241.6 GB/T 9113
試驗標準:GB/T 13927 AP 1598
三、H44X(SFCV)系列橡膠瓣止回閥主要零部件材料
零件名稱 | 閥體 | 閥蓋 | 閥瓣 |
材料 | 鑄鐵 | 鑄鐵 | 鋼材+強化尼龍布 |
四、H44X(SFCV)系列橡膠瓣止回閥主要外形連接尺寸
單位:mm
DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 203 | 216 | 241 | 292 | 356 | 495 | 622 | 698 | 787 | 914 | 978 | 978 | 1295 |
H41T升降式止回閥
◎◎橡膠軟接頭的正確安裝方法
耐油橡膠接頭 無錫可曲撓橡膠接頭
橡膠接頭出廠檢測程序
橡膠接頭 撓性橡膠接頭…
橡膠接頭、卡箍橡膠接頭、大翻邊橡膠接頭新躍橡膠接頭廠家,專業生產,量大從優!
不銹鋼雙法蘭限位伸縮…
不銹鋼雙法蘭伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置,在最大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮,一旦超…

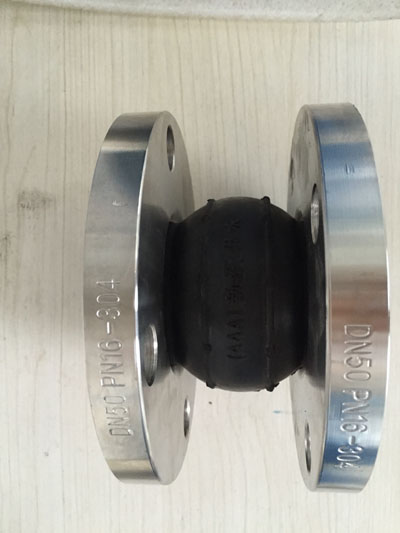

可曲撓橡膠接頭
